Yêu Cầu Về Nền Móng Và Khung Đỡ Khi Lắp Đặt Hệ Bơm

Trong các hệ thống bơm công nghiệp và dân dụng, nền móng và khung đỡ đóng vai trò then chốt trong việc đảm bảo sự ổn định, an toàn và hiệu suất hoạt động của máy bơm. Một hệ bơm dù được lựa chọn chính xác về công suất và thông số kỹ thuật, nhưng nếu nền móng không chắc chắn hay khung đỡ không đúng kỹ thuật thì toàn bộ hệ thống có thể gặp sự cố nghiêm trọng như rung động mạnh, lệch trục, nứt vỡ hoặc hư hỏng sớm. Bài viết sau đây từ Cường Thịnh Vương sẽ phân tích sâu về các yêu cầu kỹ thuật đối với nền móng và khung đỡ, nhằm đảm bảo sự lắp đặt tối ưu cho hệ thống bơm.

Vai Trò Của Nền Móng Và Khung Đỡ Trong Hệ Thống Bơm

   - Chịu tải trọng toàn bộ hệ bơm: Bao gồm trọng lượng bơm, motor, đường ống, chất lỏng và lực động học khi vận hành.

   - Giảm rung và tiếng ồn: Một nền móng chắc chắn giúp triệt tiêu dao động, tránh ảnh hưởng đến công trình xung quanh và người vận hành.

   - Duy trì đồng trục: Khung đỡ giữ cho trục motor và bơm luôn thẳng hàng, tránh mòn bạc đạn, phớt và khớp nối.

   - Bảo vệ hệ thống khỏi hư hại: Tránh hiện tượng lún, nứt gãy, làm lệch trục hoặc phá hủy móng nền.

Yêu Cầu Kỹ Thuật Đối Với Nền Móng Khi Lắp Đặt Máy Bơm

1. Kết cấu móng

     - Chất liệu thường dùng bê tông cốt thép M200 trở lên, có khả năng chịu tải lớn.

     - Kích thước phải lớn hơn kích thước đế bơm tối thiểu 100 mm mỗi cạnh, chiều dày từ 300 mm trở lên tùy tải trọng.

     - Cốt thép bố trí lưới thép chịu lực trên dưới, đảm bảo không nứt vỡ khi chịu rung động lâu dài.

2. Mức độ bằng phẳng và độ nghiêng

     - Sai số mặt phẳng móng không vượt quá 1 mm/m.

     - Nền móng phải bằng phẳng tuyệt đối tại các vị trí đặt chân đế.

     - Độ nghiêng cho phép: < 0.5%

3. Khả năng chống rung và chịu lực động

     - Bổ sung đệm chống rung hoặc chân cao su để triệt tiêu rung động.

     - Nền móng phải chịu được tải trọng động lớn hơn ít nhất 1.5 lần tải trọng tĩnh.

4. Vị trí và điều kiện địa chất

     - Móng phải đặt trên nền đất ổn định, không bị sụt lún hoặc ngập nước.

     - Nếu nền yếu, cần gia cố bằng cọc, dầm chịu lực hoặc sử dụng móng bè.

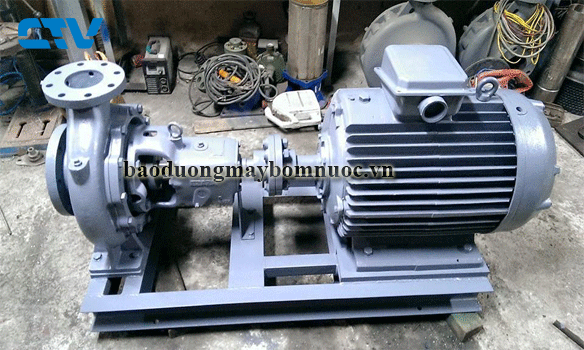

Yêu Cầu Đối Với Khung Đỡ Máy Bơm

1. Vật liệu chế tạo

     - Thép hình (U, I, H) được sử dụng phổ biến nhờ độ bền cao.

     - Inox hoặc thép mạ kẽm dùng trong môi trường ăn mòn (hóa chất, nước biển...)

2. Thiết kế kỹ thuật

     - Độ cứng vững: Đảm bảo không biến dạng khi chịu lực nặng hoặc rung động.

     - Chống rung: Có thể tích hợp gối đỡ, đệm cao su hoặc lò xo giảm chấn.

     - Khả năng tháo lắp: Thiết kế dễ tháo rời, bảo trì, di chuyển.

     - Liên kết chắc chắn: Sử dụng bulong neo hóa chất, bulong nở, hàn cố định tại các điểm tiếp xúc với nền.

3. Căn chỉnh đồng trục

     - Khung đỡ phải giữ trục bơm và motor nằm đúng tâm, sai số đồng trục không vượt quá 0.05 mm.

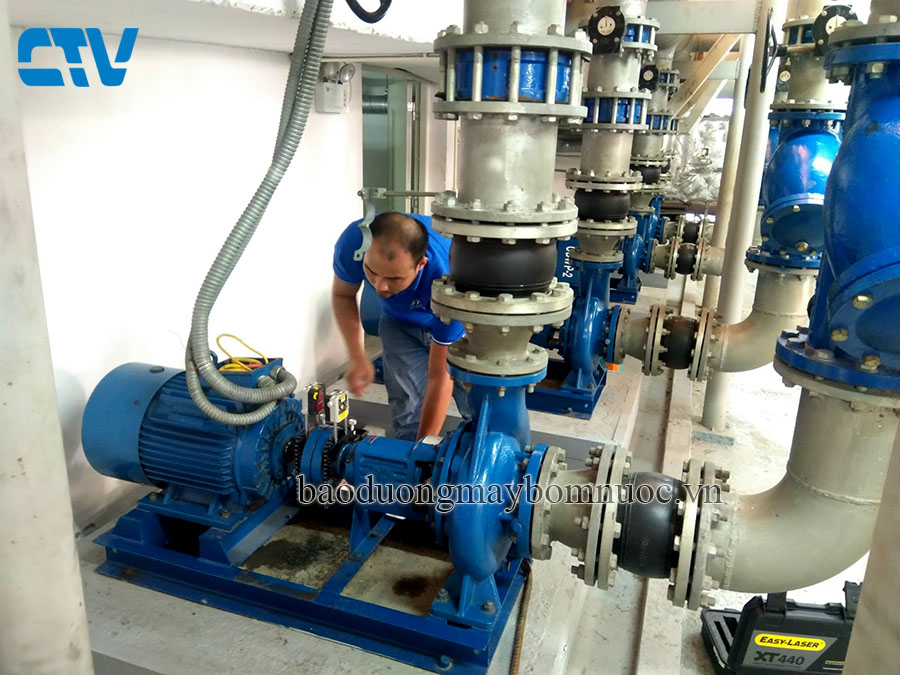

     - Sử dụng dụng cụ đo laser hoặc đồng hồ so để kiểm tra độ đồng trục.

Các Bước Thi Công Nền Móng Và Lắp Đặt Khung Đỡ

Bước 1: Khảo sát địa hình và nền đất

     - Đo đạc cao độ, xác định điểm đặt móng.

     - Kiểm tra đặc điểm địa chất (độ chặt, khả năng chịu tải).

Bước 2: Thi công nền móng

     - Đào đất, đặt ván khuôn và lưới thép.

     - Đổ bê tông theo tiêu chuẩn kỹ thuật.

     - Bảo dưỡng nền trong ít nhất 7 ngày trước khi lắp đặt thiết bị.

Bước 3: Cố định khung đỡ

     - Đặt bulong chờ hoặc khoan neo bulong hóa chất.

     - Lắp khung, cân chỉnh và siết chặt các liên kết.

     - Kiểm tra độ thẳng, độ ngang bằng dụng cụ chuyên dụng.

Những Lỗi Thường Gặp Và Hậu Quả

     - Móng yếu hoặc bị lún: Dẫn đến lệch trục, rung mạnh, gãy đường ống.

     - Khung đỡ kém cứng: Làm mất đồng trục, gây mòn bạc đạn, hỏng phớt.

     - Sai số lắp đặt lớn: Gây ồn, giảm tuổi thọ thiết bị.

     - Không có đệm chống rung: Dẫn đến lan truyền rung sang các thiết bị khác.

Một hệ thống bơm chỉ có thể vận hành ổn định và hiệu quả nếu được đặt trên một nền móng và khung đỡ đạt chuẩn kỹ thuật. Đây là yếu tố nền tảng nhưng thường bị xem nhẹ trong quá trình thiết kế và thi công. Với kinh nghiệm thi công hàng trăm hệ thống bơm công nghiệp và dân dụng, Cường Thịnh Vương luôn đặt sự vững chắc của nền móng và độ chính xác trong lắp đặt khung đỡ làm ưu tiên hàng đầu. Nếu bạn đang chuẩn bị triển khai hệ thống bơm mới hoặc cần nâng cấp hệ thống cũ, đừng ngần ngại liên hệ với chúng tôi để được tư vấn và hỗ trợ chuyên nghiệp.
